■概述

箱式变电站国家标准定义为“高压/低压预装式变电站”，一般习惯称为“箱式变电站”。

箱式变电站是由国家高压开关设备、电力变压器和低压开关柜设备三部分组合在一起而构成的配电装置。因其比土建变电站使用灵活方便、体积小、占地少、造价低、施工快、可靠性高、美观等一系列优点，被广泛用于城网改造，以及高层楼寓、住宅小区、工业园区、商业中心、空港、车站码头、学校、厂矿企业等场合。

■使用环境条件

l 海拔：不超过2000M；

l 环境温度：-25℃~+25℃；

l 空气相对湿度不超过95%（20℃时）；

l 日温差小于25℃；

l 户外风速不超过35m/s;

l 地面倾斜度不大于3°；

l 无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。

■结构特点

l 机构紧凑占地面积小、强度高、运输安装方便。用户可根据需求选择不同的结构形式。

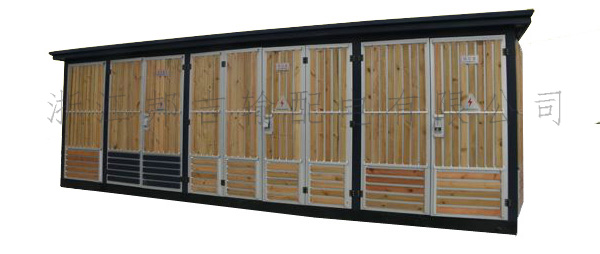

l 变电站箱体分钢板箱体及铝合金箱体，骨架用成型钢材焊接或用螺栓连接，其结构又分为高压室、变压器室及低压室。底座由槽钢焊接而成，整体强度高。门及外壁由钢板、复合板或铝合金制成，经防腐处理，具备长期户外使用的条件。确保防腐、防水、防尘性能，同时外形有普通型、景色型等各种造型设计，可满足不同场合使用。变电站外壳设有通风和隔热以及滤尘装置，并可根据需求加装室温监视、防凝露装置。

l 变电站具备完善的机械或电气锁，满足“五防”要求。具有完备的监测、控制和保护手段。并可以与FTU系统。系统配套使用，满足配网系统自动化。

l YB型系列预装式变电站，根据排列方式分“目”和“品”字排列，也可以根据需要演化成其他形式。

■主要技术参数
